我們都知道，鍍液中金屬雜質(zhì)累計到一定量的時候就會影響鍍液的質(zhì)量，中性錫鍍液也一樣。而中性錫鍍液中的金屬雜質(zhì)基本就是鎳離子。那么鎳離子會對中性錫鍍液造成什么的影響呢？

比格萊科技自從開發(fā)研制中性錫產(chǎn)品之后，為了滿足客戶的需求做了大量的實驗。Sn-830和Sn-868兩只產(chǎn)品的工作液中對鎳離子濃度的變化進行實驗，結(jié)果如下：

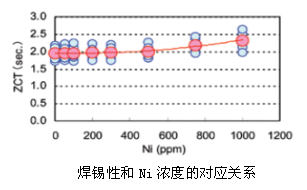

1、鎳離子濃度升高，焊錫性能會下降。焊錫性能測試是：端子件在250±5℃溫度的焊錫槽內(nèi)進行浸錫3±0.5s，浸錫面須有95%以上的焊錫附著。而比格萊的Sn-830和Sn-868實驗后的數(shù)據(jù)如下：

可以看出，鎳離子濃度在500ppm以上時的焊錫性能逐漸下降（浸錫面有95%以上的焊錫附著所需的時間更多），因此比格萊建議客戶盡量控制鎳離子的濃度在500ppm以下。

2、鎳離子濃度升高，電流效率能會下降。鎳離子濃度升高，電流會有所下降。為了維持生產(chǎn)，要適當調(diào)高電流，不然會影響產(chǎn)品的厚度。若產(chǎn)品是有厚度需求的，則所需的時間也會增加。

綜上，可以看出鎳離子對中性錫鍍液是有一定的影響的，比格萊也建議客戶盡量控制鎳離子的濃度在500ppm以下為佳。

如對以上工藝感興趣，歡迎撥打電話聯(lián)系比格萊科技公司客服，可以免費獲取中性錫鍍液詳細資料及樣品！

版權(quán)說明：本文為廣東比格萊科技有限公司原創(chuàng)，轉(zhuǎn)載須注明出處和鏈接：http://m.timken-zc.cn
